产品系列 320 的保护套筒
测试缸上的保护套筒概览
保护套筒的选择取决于系列、油缸的作用方式（单出杆或双出杆）以及位移传感器的类型。

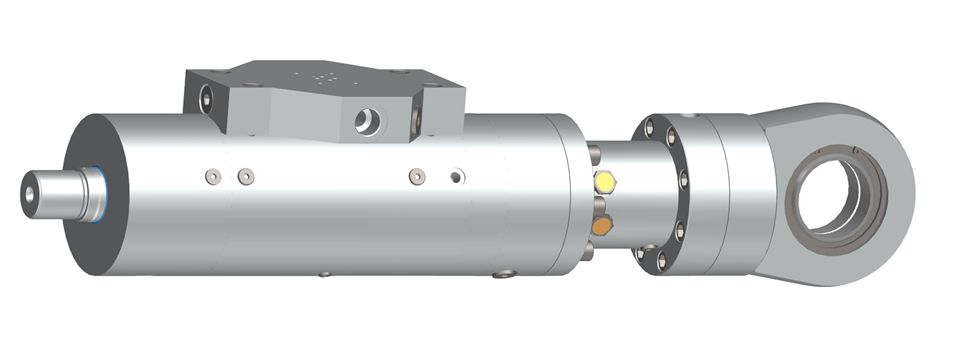

 用于活塞侧的液压缸固定装置 |
产品系列 320 双出杆 | 用于光滑活塞杆的保护套筒 | 用于感应式位移传感器 |

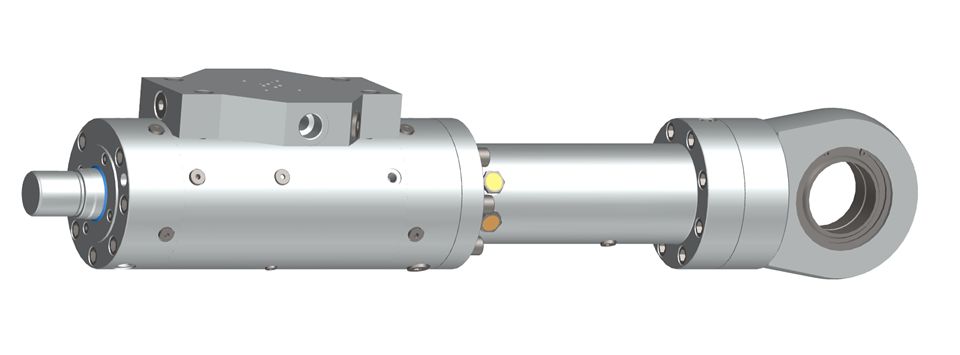

 用于活塞侧的液压缸固定装置 |
产品系列 320 双出杆 | 光面活塞杆保护套筒 & 用于固定装置的位移传感器保护套筒 | 用于磁致伸缩位移传感器 |

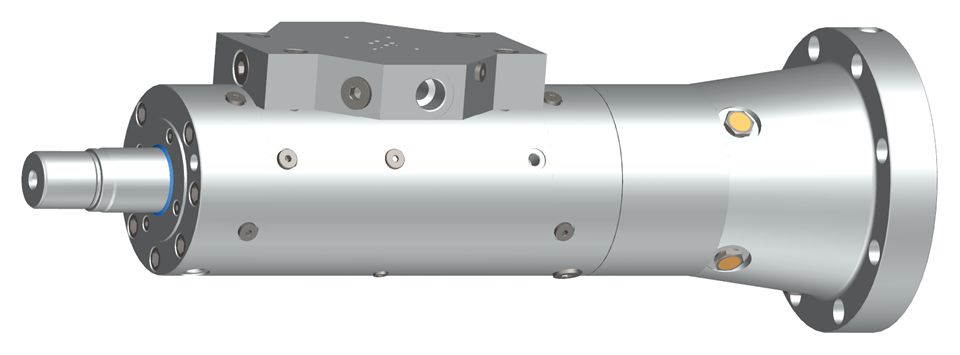

 用于垂直安装的重型缸筒底座 |
产品系列 320 双出杆 | 锥形活塞杆保护套筒 | 用于感应式或磁致伸缩式位移传感器 |

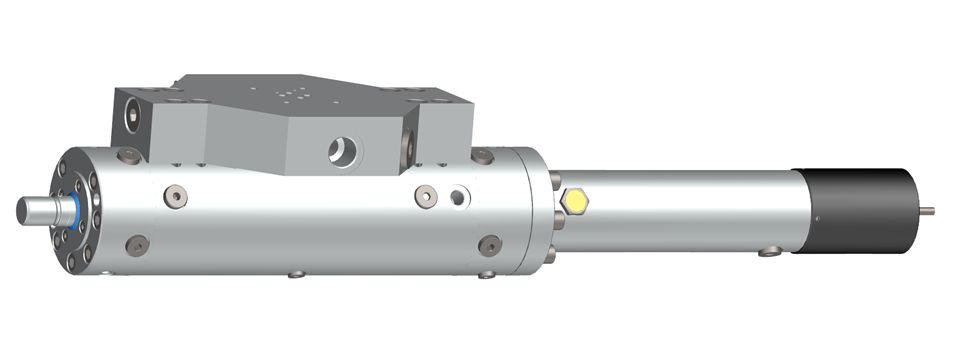

 仅用于保护和安装位移传感器，不作为液压缸固定装置 |
产品系列 320 双出杆 | 非承重活塞杆保护套筒 & 不带固定装置的位移传感器保护套筒 |
用于磁致伸缩位移传感器 |
在带球面轴承的枢轴安装保护套筒中标准球面轴承的分配
| 系列气缸 | 标准 油缸 |
球面轴承 ISO 12240-1 |
轴承间隙 | 轴承固定装置 |
| 320 | Hänchen | E 型（DO）需要维护 | 第2组 | 带卡环 |
第 2 组 = 缩小间隙
