- 在电源故障时激活
- DGUV 测试验收
- 不会损坏夹紧装置
- 不会损坏夹紧的活塞杆
用作安全部件
保护受重力影响的轴
如果需要考虑按照EN ISO 13849-1标准，由外部力或负载造成的危险，那么夹紧头是一种可靠的技术解决方案。当压力能量波动或损失时，夹紧装置会锁住轴向受力的圆杆。
作为安全元件，夹紧头的使用方式如下：
- 在管道破裂时，作为安全的位置保持元件
- 当液压缸或阀存在内部泄漏时，例如通过间隙密封，可用作固定元件。
- 作为重力加载轴的安全部件，当负载导致危险时，例如，在提升装置中，如果负载有危险的下降。
该夹紧装置作为安全部件符合EN ISO 13849-2标准。在需要冗余的性能等级下，例如，它可以与单向阀组合作为辅助安全元件。
两种夹紧头型号的功能原理
压力机和注塑机的人员保护

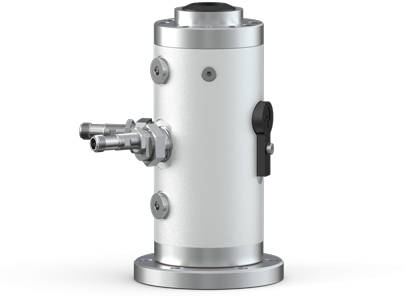

Ratio-Clamp®的功能原理
Ratio-Clamp®锁紧装置可水平或垂直使用。它通过摩擦接触固定圆杆，与方向无关；当能量下降时，弹簧会触发夹紧机构。夹紧装置的打开通过液压压力在同一位置直接进行，活塞杆无需回程。

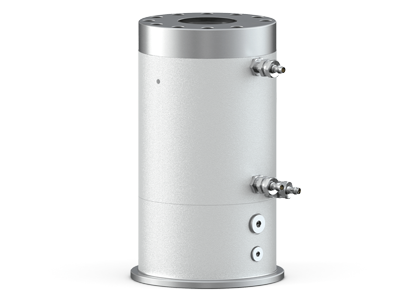

防坠落装置的功能原理
该防坠落装置可垂直使用。它基于自增强原理进行锁定，并且方向相关，可承受拉力或压力。夹紧装置的打开通过液压或气压，通过活塞杆的回程来实现。
Ratio-Clamp®锁紧装置的技术参数
安装方式：水平或垂直
| RATIO-CLAMP® 作为安全部件 |
||||||
| + 解锁压力 + 锁定 + 密封系统 + 认证 |
基本结构 带弹簧力 Servocop® DGUV测试 |
|||||
| 杆直径 (毫米) |
允许的 负载 (千牛) |
解锁 压力最小值 (巴) |
安装长度 |
安装直径 (毫米) |
||
| 18 | 6,25 | 55 | 175 | 80 | ||
| 20 | 7 | 55 | 175 | 80 | ||
| 22 | 8,5 | 70 | 175 | 80 | ||
| 25 | 10 | 70 | 175 | 80 | ||
| 28 | 15,75 | 90 | 185 | 95 | ||
| 30 | 20 | 105 | 185 | 95 | ||
| 32 | 20 | 60 | 205 | 116 | ||
| 36 | 22,5 | 75 | 205 | 116 | ||
| 40 | 25 | 80 | 205 | 116 | ||
| 45 | 32,5 | 70 | 225 | 140 | ||
| 50 | 40 | 90 | 225 | 140 | ||
| 56 | 45 | 75 | 250 | 168 | ||
| 60 | 50 | 75 | 250 | 168 | ||
| 63 | 50 | 85 | 250 | 168 | ||
| 70 | 70 | 80 | 292 | 200 | ||
| 80 | 90 | 90 | 292 | 200 | ||
| 90 | 100 | 65 | 450 | 253,5 | ||
| 100 | 125 | 75 | 450 | 253,5 | ||
| 110 | 150 | 65 | 525 | 324 | ||
| 120 | 165 | 70 | 525 | 324 | ||
| 125 | 175 | 75 | 525 | 324 | ||
| 140 | 225 | 65 | 540 | 390 | ||
*上述数值适用于使用矿物油的情况。如果使用其他介质（如 HFC），锁紧力可能会有所不同。
Ratio-Clamp®锁紧装置的锁紧力至少是被保护负载重量的2倍。
在这种具有DGUV测试认证的Ratio-Clamp® 型号中，锁定的状态通过感应式接近开关进行查询和显示。为了监控其功能，该开关具有一个额外的判断输出。
- 可承受方向无关的负载
- 液压解锁：最小值见表格，最大值160 巴
- 配置 钥匙设计，最大Ø 100
- Ratio-Clamp® 在出厂后需要每100万次开关循环进行一次检查
- 最大杆速度：使用Servocop®时为1米/秒
- 工作温度：-30 °C 至 +80 °C
- 介质：矿物油或HFC*，其他介质如水或Skydrol®可根据要求提供
防坠落装置的技术参数
安装拉伸载荷或压缩载荷
| 防坠落装置 作为安全部件 |
|||||
| + 锁定 + 认证 |
自增强 DGUV 测试 |
||||
| 杆直径 (毫米) |
允许的 负载 (千牛) |
安装长度 (毫米) |
安装直径 |
||
| 25 | 10 | 152 | 71 | ||
| 28 | 15 | 169 | 82 | ||
| 30 | 20 | 180 | 85 | ||
| 40 | 33 | 211 | 106 | ||
| 50 | 52 | 264 | 125 | ||
| 56 | 67 | 262 | 140 | ||
| 60 | 90 | 262 | 150 | ||
| 63 | 100 | 285 | 160 | ||
| 70 | 107 | 302 | 172 | ||
| 80 | 133 | 322 | 194 | ||
给出的数值适用于所有介质。
蓝色字体的尺寸：库存尺寸
用于机器的防坠落装置的锁紧力安全系数至少为 2，但不超过 2.8 的安全系数。
- 压缩载荷或拉伸载荷
- 液压解锁：最小40 巴，最大250 巴
- 气动解锁：最小 4 巴，最大 10 巴
- 防坠落装置需要在200万次循环后进行工厂侧的检查
- 最大杆速度：0.5 米/秒
- 工作温度：0 °C 至 +60 °C
- 介质：矿物油、HFC 或压缩空气，其他介质请咨询
关于夹紧头的常见问题解答
DGUV 测试认证
什么是夹紧头？
夹紧头是一种在机器中用作安全元件的部件。它将圆形活塞杆固定在任意位置，夹紧机构在能量下降时自动启动。由于这种功能原理，夹紧头通常用于保护负载，特别是避免断电时的危险。
如何根据DGUV或机械指令保护重力负载的轴？
例如，重力负载轴必须按照 EN ISO 13849 进行保护。根据要达到的性能等级 (PLr)，需要冗余保护。对于液压轴，可以通过止回阀与夹紧头或锁紧装置或防坠落装置组合来实现。
夹紧装置是否是符合 EN ISO 13849 的安全部件？
夹紧装置可以作为符合EN ISO 13849的安全部件使用。为此，我们根据要求提供B10D值，您可以使用它来计算您需要的MTTF值并确定性能等级。
