产品系列 120、160 和 300 的保护套筒
液压缸上的保护套筒概览
合适的保护套筒的选择取决于液压缸的系列、作用方式（单出杆或双出杆）以及位移传感器的类型。

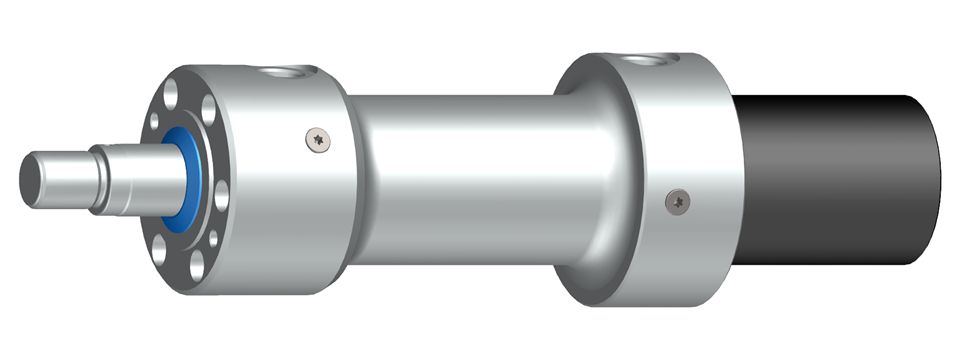

 仅用于保护位移传感器，无油缸固定装置 |
产品系列 120/160/300 单出杆 | 用于没有固定装置的位移传感器的保护套筒 | 用于磁致伸缩位移传感器 |

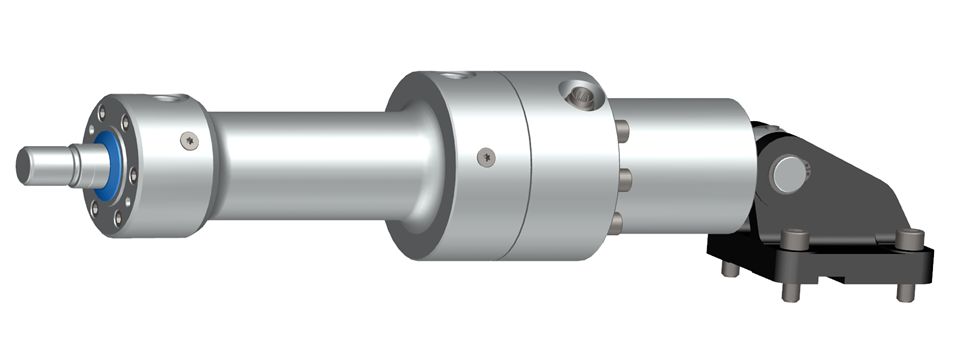

 用于活塞侧的液压缸固定装置 |
产品系列 120/160/300 单出杆 | 用于带固定装置的位移传感器的保护套筒 | 用于磁致伸缩位移传感器 |

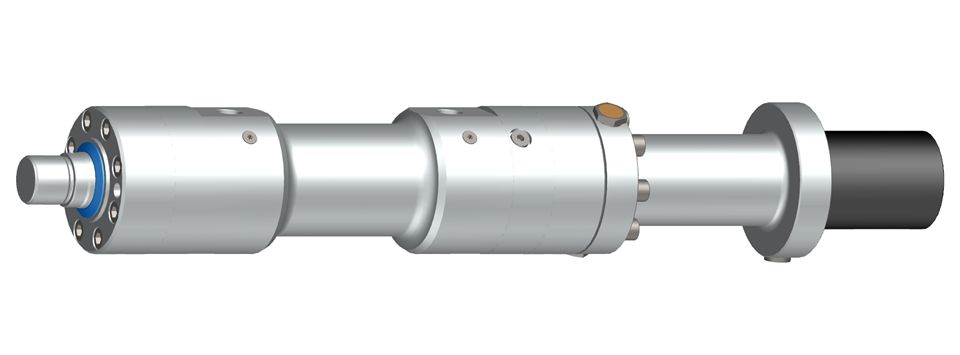

 仅用于保护和安装位移传感器，无油缸固定装置 |
产品系列 120/300 双出杆 | 用于活塞杆的保护套筒 & 用于没有固定装置的位移传感器的保护套筒 |
用于感应式或磁致伸缩式位移传感器 |

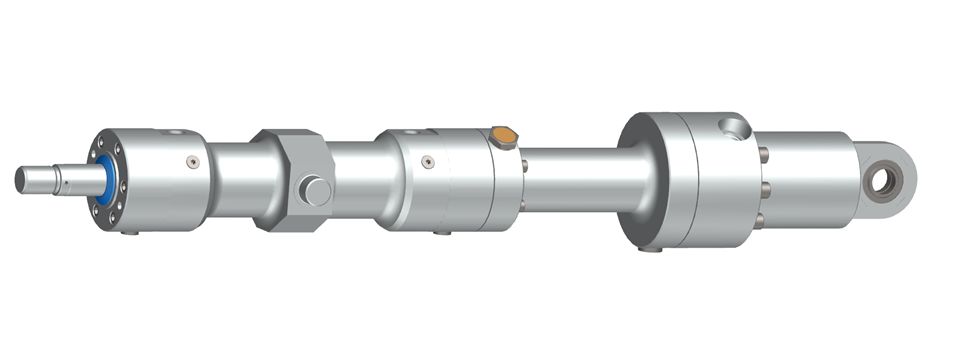

 用于活塞侧的液压缸固定装置 |
产品系列 120/300 双出杆 | 活塞杆保护套筒 & 用于固定装置的位移传感器保护套筒 |
用于感应式或磁致伸缩式位移传感器 |
在带球面轴承的枢轴安装保护套筒中标准球面轴承的分配
| 系列气缸 | 标准 油缸 |
球面轴承 ISO 12240-1 |
轴承间隙 | 轴承固定装置 |
| 120, 300 | Hänchen | E 型（DO）需要维护 | N 组 | 固定安装 |
| 120 | ISO 8132 | W 型（LO）需要维护 | N 组 | 带卡环 |
| 160 | ISO 8132 | W 型（LO）需要维护 | N 组 | 带卡环 |
N 组 = 正常间隙
