拆卸和安装
带有接近开关的产品
带有接近开关的产品
液压缸中的接近开关检测行程终点位置。在Ratio-Clamp®夹紧装置中，接近开关检测锁定或解锁的夹紧状态。
接近开关
用于液压缸
接近开关
用于夹紧装置
|
|

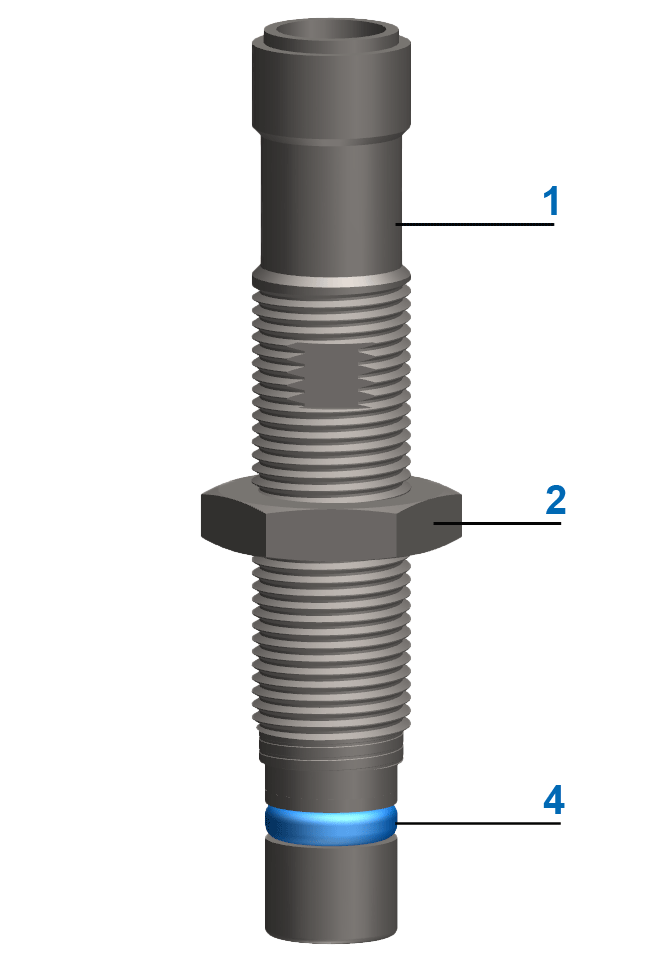

拆卸接近开关
- 移除接近开关上的插头。
- 松开防松螺母 [2]。
- 旋出接近开关 [1]。
安装接近开关
- 用工作介质润湿带支撑环 [4] 的接近开关 [1] 上的 O 型圈。
- 将接近开关 [1] 旋入 Hänchen 产品的螺纹孔中。
- 除非另有说明，否则将接近开关 [1] 旋入至机械止挡位置，然后倒退 1/4 圈。
- 拧紧防松螺母 [2]，最大扭矩为 70 Nm。
更换接近开关上的密封元件
如果带支撑环的 O 型圈损坏，建议更换整个接近开关。

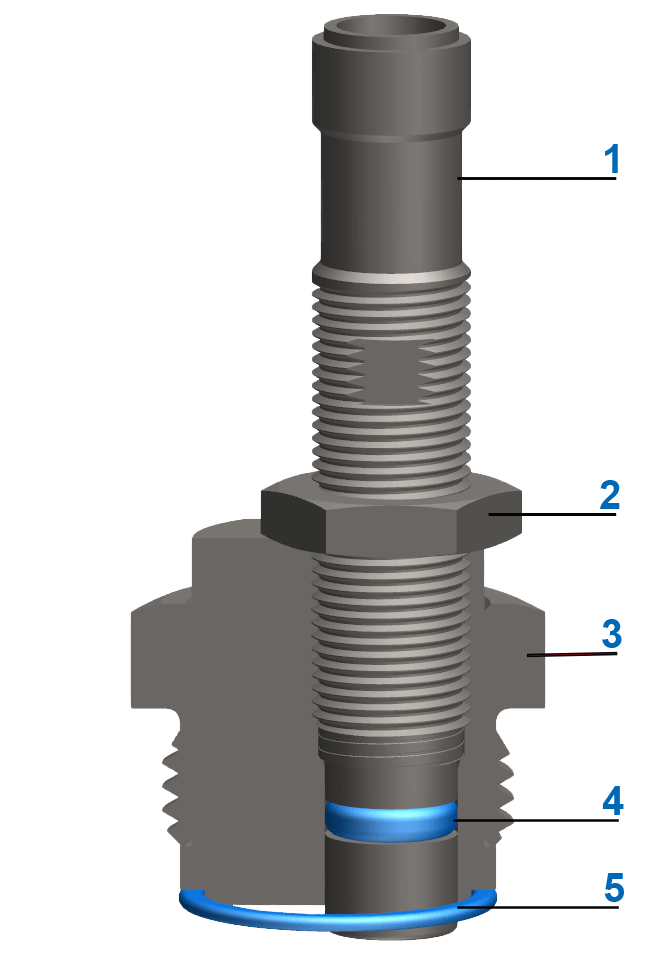

按如下方式更换偏心保持螺母上的 O 型圈 [5]（仅适用于夹紧装置）：
- 拆下接近开关 [1] 上的插头。
- 拆卸接近开关 [1]（不是强制性的）。
- 旋出偏心保持螺母 [3] 并更换 O 型圈 [5]。
- 用工作介质润湿 O 型圈 [5]，然后重新旋入偏心保持螺母 [3]。
- 通过转动偏心锁紧螺母来调整开关状态。
- 如果需要，重新安装接近开关 [1]。
