液压缸的设计
在液压缸的设计中，需要根据缸筒内的现有压力和可用的流量来计算力和速度。
同时，必须考虑工作压力的允许值（取决于压力系列）以及液压油口中允许的油速。

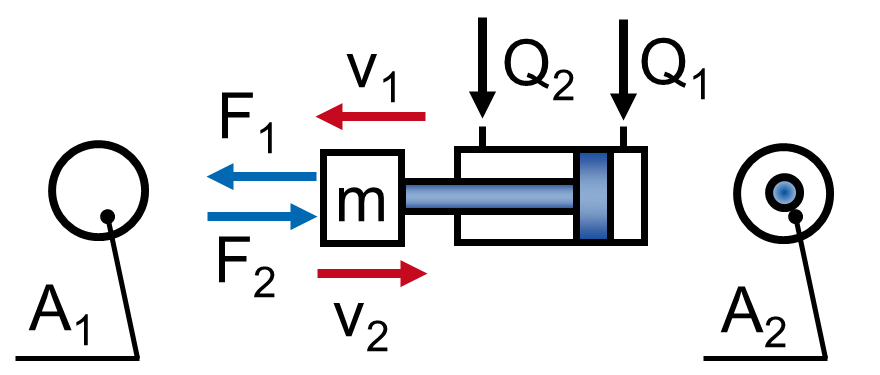

| 液压缸计算公式 | 单出杆气缸 A2 < A1 |

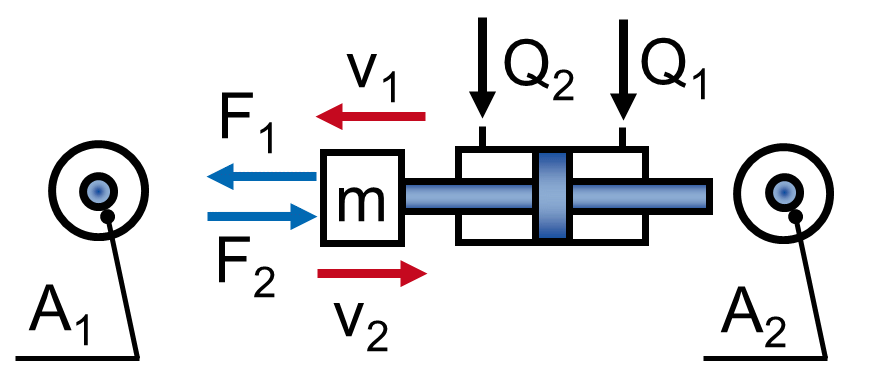

双出杆液压缸 A2 = A1 |
 |
 |
|
| 伸出作用面积 |  |
 |
| 缩回作用面积 |  |
 |
| 伸出时的力 |  |
|
| 缩回时的力 |  |
|
| 伸出所需流量 |  |
|
| 缩回所需流量 |  |
|
| 公式符号 | |
| Dk | 活塞直径 |
| ds | 活塞杆直径 |
| p | 缸筒内的压力 |
| A1, A2 | 液压缸的作用面积 |
| F1, F2 | 液压缸的推力和拉力 |
| v1, v2 | 运行速度 |
| Q1, Q2 | 流量 |
液压缸设计的其他计算公式：
