安装
Ratio-Clamp® 夹紧装置
Ratio-Clamp® 夹紧装置的所有型号都可以安装在液压缸上。为此，必须根据夹紧装置的长度相应地延长液压缸的活塞杆。

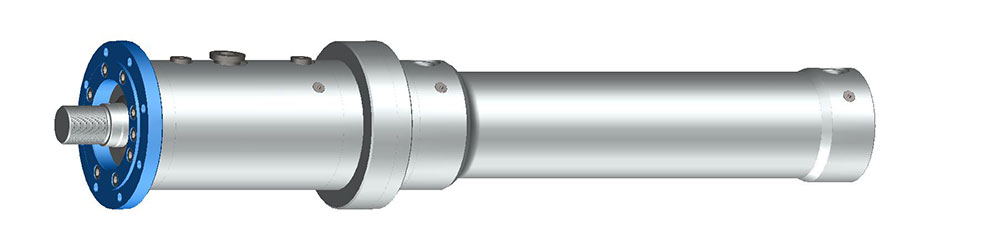

Ratio-Clamp® 夹紧装置通过中间法兰安装到液压缸上。
如果在HäKo中将Ratio-Clamp® 夹紧装置安装到液压缸上，则会自动选择固定装置并延长活塞杆。
在HäKo中，Ratio-Clamp® 夹紧装置可以安装到以下液压缸产品系列：
- 液压缸120和300系列
- 液压缸550系列，安装尺寸符合ISO 6022标准
- 标准缸-DIN/ISO 160系列，符合ISO 6020-1标准
如果将Ratio-Clamp® 与300或550系列液压缸一起使用，则液压缸的力可能大于Ratio-Clamp® 的锁紧力。
尤其是在选择液压缸的固定方式时，应注意这一点：
如果将驱动单元固定在Ratio-Clamp® 上，则力通过液压缸和Ratio-Clamp® 之间的法兰连接传递。但是，这仅适用于最大锁紧力。

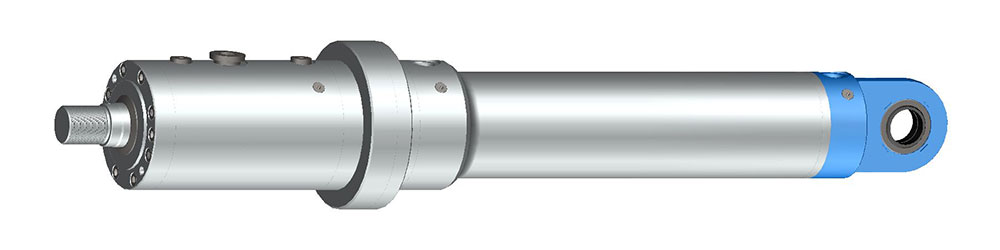

当驱动单元直接固定在缸体上时，例如使用关节固定装置，在Ratio-Clamp®解锁后，可以施加全部液压缸力。
这在设计和操作中都必须考虑，以避免Ratio-Clamp® 过载，并防止活塞杆可能发生滑动。
如果将Ratio-Clamp® 与300或550系列液压缸一起使用，则液压缸中的工作压力可能会超过Ratio-Clamp® 上的允许压力。
请注意，Ratio-Clamp®的解锁压力可能会降低到允许的最大值160巴。例如，可以使用减压阀来实现这一点。

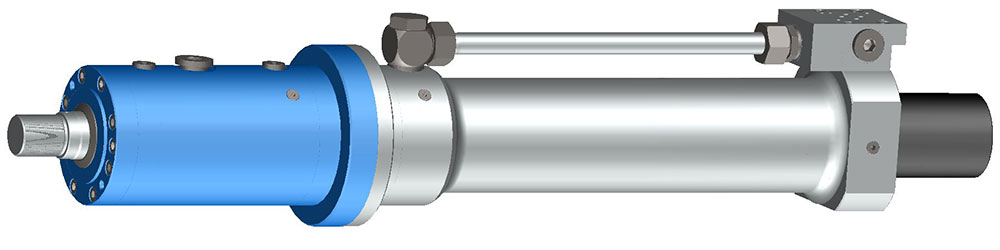

为了控制Ratio-Clamp® 夹紧装置，可以使用控制块。它还可以确保Ratio-Clamp® 的压力降低。
