Servobear®静压轴承
端盖导向系统
端盖内的导向系统静压活塞杆轴承Servobear®尤其适用于高动态性能运动和具有高动态侧向力的振荡。
采用静压活塞杆导向，可以在活塞杆承受极高侧向力的同时，实现极低的摩擦力。
根据系列、密封件材质和密封系统的不同，此系统适用于：
| 活塞处速度 | 高达 4 米/秒 |
| 温度范围 | 从 -30 °C 到 +100 °C |
功能

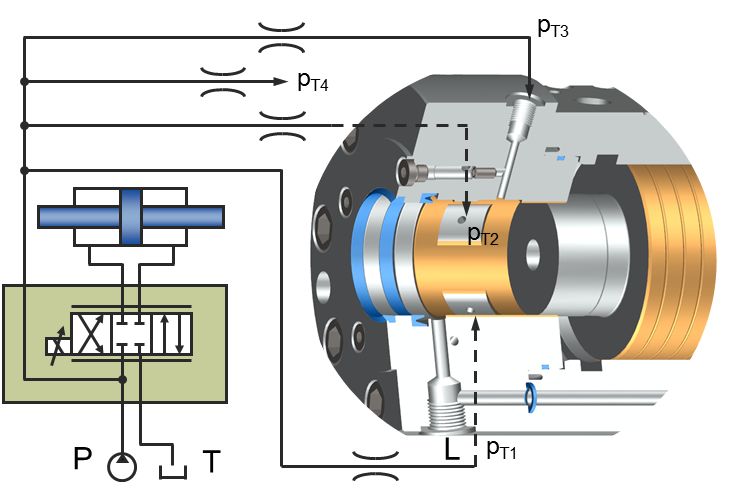

在静压轴承中，部件实现了非接触式活塞杆导向和节流间隙密封。活塞杆“漂浮”在油膜上，油膜由圆周上引入的轴承座产生。根据活塞杆直径，可采用4腔或6腔轴承。
接触式（功能油）密封系统和防尘圈不承受压力，因此在整个压力范围内，剩余摩擦非常小且恒定。

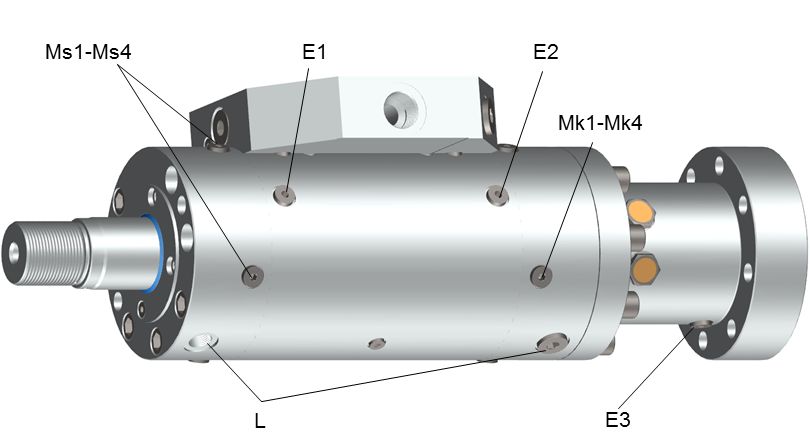

| L | 功能油油口 G1/4 或 G1/2 |
| E1 | 活塞杆侧排气G1/4 |
| E2 | 活塞侧排气G1/4 |
| E3 | 保护套筒排气G1/4（可选） |
| Ms1-Ms4 | 活塞杆侧静压腔测量油口1至4 |
| Ms1-Mk4 | 活塞侧静压腔测量油口1至4 |
静压轴承的压力由缸内通道通过系统压力内部提供。供压压力相当于伺服阀之前的系统压力，pmin = 140 巴，pmax = 320 巴。
功能油从功能油油口无压力地排入油箱。不得用负压抽取。
功能油管路允许预压至5巴。
320系列：
功能油油口内部连接，可选择性连接。
所需的功能油量，除其他因素外，在很大程度上取决于所用介质的粘度、温度，特别是液压缸内存在的压力条件。
此处显示的功能油量是针对介质ISO VG 46在55°C下确定的。但是，它们只能用作液压设计的参考值，功能油流量的精确确定始终只能在设备本身上通过测量进行。
| 功能油流量Servobear® 带静压活塞杆导向 |
||
| 活塞杆直径 [毫米] |
功能油 最小值* [升/分钟] |
功能油 最大值* [升/分钟] |
| 25 | 1,0 | 1,9 |
| 30 | 1,0 | 2,0 |
| 40 | 1,0 | 2,2 |
| 50 | 1,0 | 2,4 |
| 63 | 1,0 | 2,6 |
| 80 | 1,4 | 3,0 |
| 100 | 1,6 | 3,5 |
| 125 | 2,0 | 3,7 |
| 160 | 3,0 | 4,5 |
| 200 | 3,2 | 4,7 |
* Servobear®的功能油数据适用于一个腔室，供油压力（系统压力）为280 巴时。
