要自行更换密封件，首先将夹紧装置从机器上拆下，然后拆卸 Ratio-Clamp^® 夹紧装置。

从机器上拆卸

• 请勿拆卸夹紧装置
• 通过油口 [EE] 以液压方式解锁夹紧装置。注意最小和最大压力。
• 将所有钥匙从操作位置移除，并插入到运输位置。
• 使夹紧装置泄压，拆下软管。
• 拆下夹紧装置与机器连接的固定装置螺钉。

拆卸夹紧装置

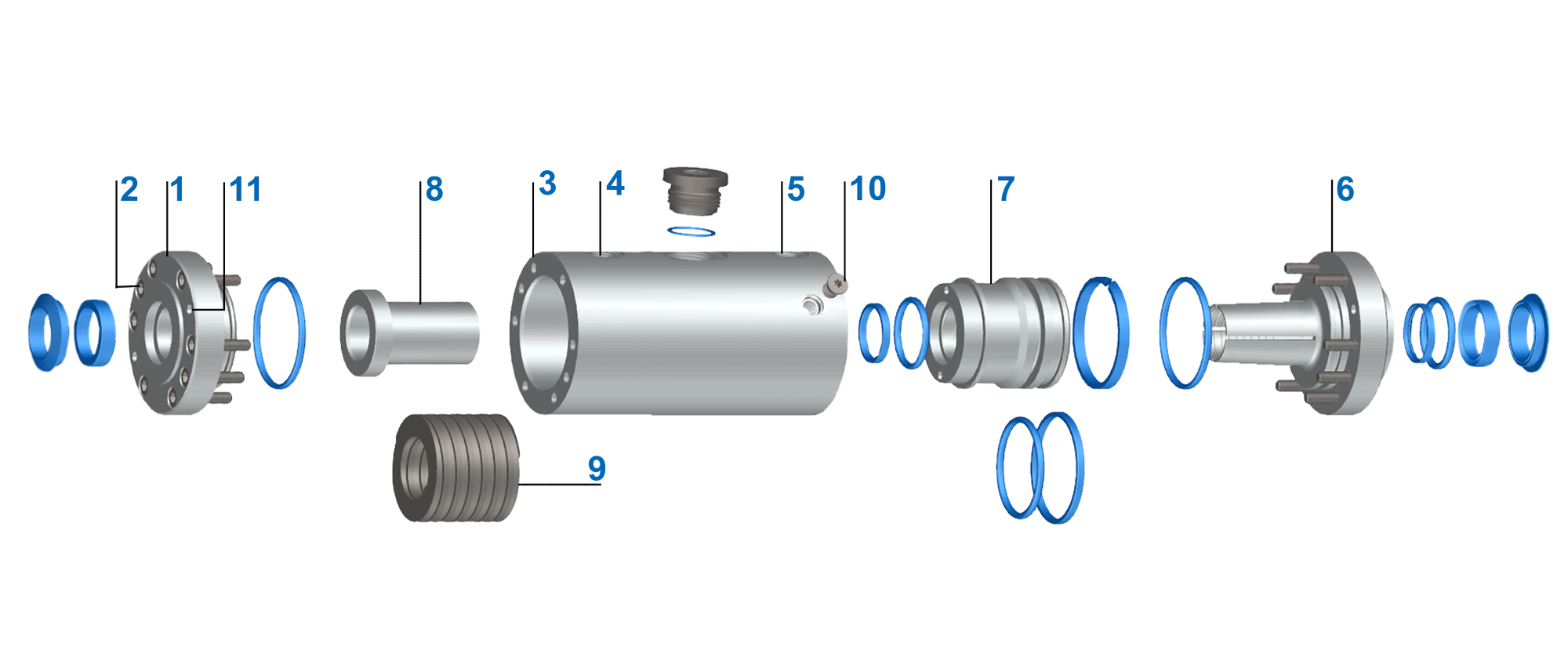

• 以交叉方式松开并拆下端盖 [1] 上的固定装置螺钉 [2]。
• 准备好容器，以收集溢出的液压油。
• 让液压油从解锁油口 EE [5] 完全从夹紧装置中流出。
• 使用拉拔螺钉从管子上拆下端盖 [1]。
• 使用拉拔螺钉从管子上拆下带夹紧套筒 [6] 的端盖。
• 从管道中取出夹紧活塞和其他部件。

要自行更换密封件，请拆卸机器功能连杆上的 Ratio-Clamp^® 夹紧装置的端盖。

从机器上拆卸

• 逐步以交叉方式松开端盖 [1] 上的固定装置螺钉 [2]。
• 将固定装置螺栓拧出约 5-7 圈，不要完全移除。
• 用手动泵对解锁油口 EE [5] 施加液压，直到端盖 [1] 靠在固定装置螺钉 [2] 上，或夹紧装置解锁。 这用于将夹紧活塞 [7] 从带夹紧套筒 [6] 的端盖上松开。
• 移除手动泵。
• 完全拧出并移除固定装置螺栓。
• 准备好容器，以收集溢出的液压油。
• 从功能连杆上拉出夹紧装置。

拆卸夹紧装置

• 准备好容器，以收集溢出的液压油。
• 让液压油从解锁油口 EE [5] 完全从夹紧装置中流出。
• 使用拉拔螺钉从管子上拆下端盖 [1]。
• 使用拉拔螺钉从管子上拆下带夹紧套筒 [6] 的端盖。
• 从管道中取出夹紧活塞和其他部件。
