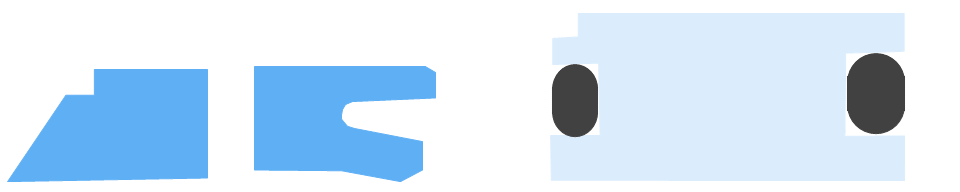

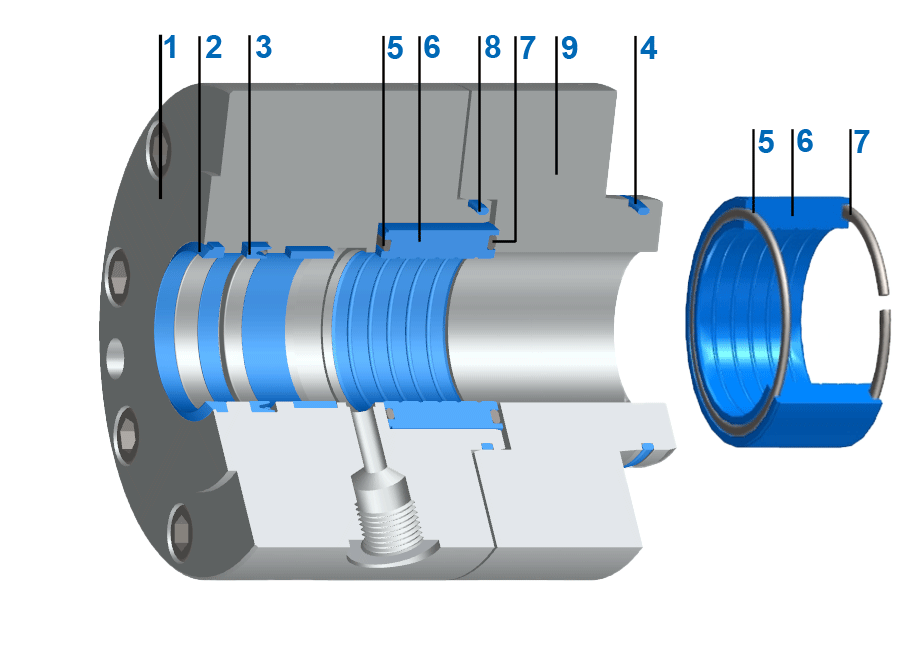

• 将槽形密封圈 [3] 压紧，单侧放入端盖 [1] 的槽中并压入。
• 注意正确的安装位置（O形圈的槽必须朝内，朝向压力侧）。
• 压缩防尘圈[2]，将其一侧放入槽中并压入。
• 注意正确的安装位置（密封唇必须朝外）。
• 将O型圈 [4 + 8] 滑过端盖 [1 + 9] 的背面外径，然后压入槽中。
• 确保 O 型圈 没有扭曲。
• 将O型圈 [5] 放入环状间隙密封 [6] 中更靠内的槽中。
• 将带切口的O型圈[7]安装到端面上，O型圈位于环状间隙密封[6]的中心凹槽中。 如果O型圈没有切口：横向切开O型圈，并切掉2到4毫米宽的一段。
• 开槽的O型圈指向压力腔。
• 将环状间隙密封 [6] 与 O 型圈 [5 + 7] 依次安装在端盖 2 [9] 和端盖 1 [1] 之间。

提示

• 确保安装空间和密封元件清洁且无损。
• 为了更易于装配：用功能油润湿密封件或使用兼容的装配润滑脂，如有必要，稍微加热（最高 +35°C）。
• 预先将导向带略微成型，然后将其安装到沟槽中。
• 当串联安装多个导向带时，注意导向带的接缝应彼此错开。
