带压力活塞密封件的活塞杆锁紧装置的优点：
  • 适用于特别灵敏的应用
  • 低滑动摩擦
  • 米/秒 速度可达 2米/秒
  • 与压力无关的滑动摩擦

带压力活塞密封件的夹紧装置的功能原理

Ratio-Clamp®  活塞杆锁定的工作原理是摩擦接触：在无压力初始位置，储存在弹簧中的力通过锥体转移并夹紧圆杆。 通过施加的液压解锁压力，锁定活塞克服弹簧力移动，从而解锁夹紧。

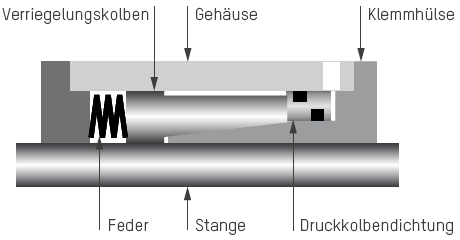

带有压力活塞密封件的 Ratio-Clamp® 活塞杆锁定
夹紧套筒和锁定活塞上承受压力的密封件被压力活塞密封件取代，压力活塞密封件不接触活塞杆。 因此，极低的滑动摩擦与解锁压力无关且恒定。
带有压力活塞密封件的 Ratio-Clamp®
图纸和CAD图您可以在我们的HÄKO或Cadenas中找到夹紧装置的CAD图。
Cadenas - PARTcommunity

带压力活塞密封件的活塞杆锁紧装置的技术数据

由于夹紧几何形状和弹簧 标准Ratio-Clamp® 弹簧 ，因此可以实现相同的保持力。但由于液压作用面积 较小，因此最低允许解锁压力 。最大解锁压力 160巴。

  • 适用于所有具有坚硬表面的圆杆
  • 可承受方向无关的负载
  • 经过200万次开关循环后，需要对Ratio-Clamp®进行工厂检查
  • 最大杆速度：Servocop®时为1米/秒，压力活塞密封件时为2米/秒
  • 最大解锁压力：160 巴
  • 工作温度：-30 °C 至 +80 °C
  • 介质：矿物油，其他介质如水、HFC 或 Skydrol® 请咨询
PDF格式的技术数据
您可以在这里找到我们 Klemmeinheit Ratio-Clamp 夹紧装置的所有技术数据® 在一个概览表中。
DE EN FR ZH IT
RATIO-CLAMP®

 RATIO-CLAMP®
压力活塞密封件
+ 解锁压力
+ 锁定
+ 密封系统
+ 认证		 基本结构
利用弹簧力
Servocop®
TÜV		 基本结构
利用弹簧力
压力活塞密封件
TÜV
杆直径
(毫米)
 最大锁紧力
(千牛)
 解锁
压力最小值
(巴)		 最大锁紧力
(千牛)
 解锁
压力最小值
(巴)
 16  10     60
 18  12,5  55    12,5  75
 20  14     55     14     75
 22  17     70     17     90
 25  20     70     20     90
 28  31,5  90     31,5  120
 30  40     105     40     135
 32  40     60     40     90
 36  45     75    45     100
 40  50     80     50     100
 45  65     70     65     90
 50  80     90     80     110
 56  90     75     90     100
 60  100     75     100     100
 63  100     85     100     110
 70  140     80     140     110
 80  180     90     180     110
 90  200     65    200    85
 100  250     75     250     95
 110  300     65     300     90
 120  330     70     330     90
 125  350     75     350     90
 140  450     65
 160  750     90



其他活塞杆直径 毫米 。
液压锁紧力 可达 2,000活塞杆直径 毫米 活塞杆直径 毫米 。
所列数值适用于矿物油操作。使用介质 时锁紧力 介质 锁紧力
