伺服缸
带有阀和传感器技术的液压缸
伺服缸
带有阀和传感器技术的液压缸

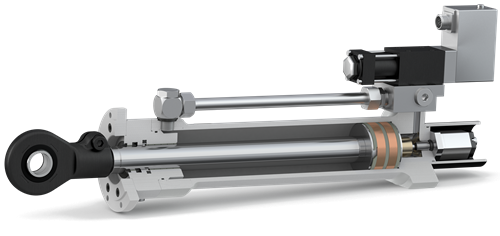

高速度、频率、加速度：Hänchen 120和300系列集成位移传感器油缸始终能满足需求。因此，这些伺服液压油缸也非常适合轻型或长行程的测试任务。
这些高品质的液压缸具有典型的 Hänchen 品质，并配备了协调一致的密封元件，满足了最高的的技术要求，可确保安全可靠的受控驱动。
如果需要液压缸来完成非常苛刻的任务，我们的用于测试系统的测试缸是正确的选择。
- 优化的性价比
- 适用于长行程的测试任务
- 作为单出杆或双出杆液压缸
- 带集成位移传感器
- 自重轻
- 可选配用于控制阀的阀块
液压缸的传感器技术和阀
非常适合动态工业和测试任务
为了获得所需的细腻控制，Hänchen 提供合适的传感器技术组件和阀——一切为了具有高能量密度的高动态性能、精确的驱动。
为了在工业 4.0 环境中运行驱动器，传感器还可以提供用于状态监测的数据：
- 腔室中的压力传感器分析摩擦行为
- 温度和颜色传感器提供关于介质状态的反馈
- 在线颗粒计数器显示系统的污染程度
- 功能油通道上的流量传感器确定更换密封件的指标
Hänchen伺服油缸系列
用于受控运动
- 120系列伺服油缸
- 活塞直径 40 毫米 至 180 毫米
- 工作压力高达 150 巴
- 作为单出杆液压缸和双出杆液压缸
- 圆头设计液压缸
- 各种固定装置类型
- 珩磨的镀铬活塞杆
- 测试压力 = 1.5 x 最大工作压力
- 160系列伺服油缸
- 活塞直径 50 毫米 至 125 毫米
- 工作压力高达 160 巴
- 作为单出杆液压缸
- 符合 ISO 6020-1 标准的圆头设计液压缸
- 各种固定装置类型
- 珩磨的镀铬活塞杆
- 测试压力 = 1.5 x 最大工作压力
- 300系列伺服油缸
- 活塞直径 50 毫米 至 140 毫米
- 工作压力高达 300 巴
- 作为单出杆液压缸和双出杆液压缸
- 圆头设计液压缸
- 各种固定装置类型
- 珩磨的镀铬活塞杆
- 测试压力 = 1.5 x 最大工作压力
- 320系列测试缸
- 活塞直径 28 毫米至 320 毫米
- 工作压力高达 320 巴
- 作为双出杆液压缸
- 珩磨的镀铬活塞杆
- 测试压力 = 1.5 x 最大工作压力
对于流体动力应用，液压测试缸是理想选择。您可以在我们的测试缸页面上了解更多信息。

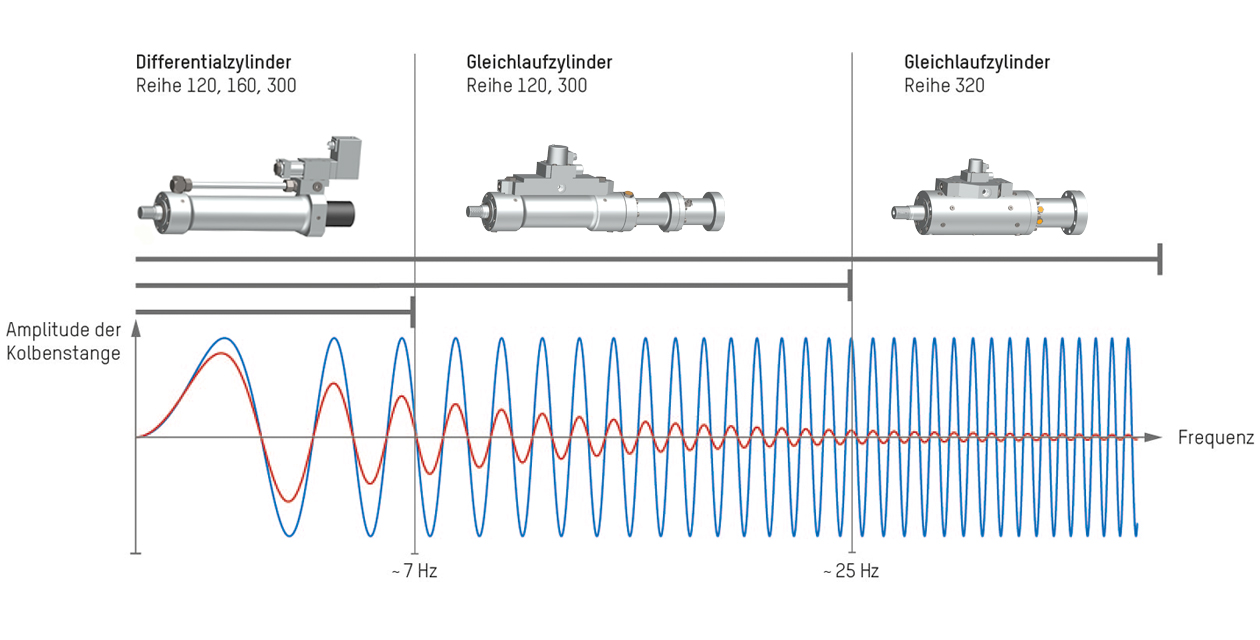

伺服气缸系列按频率范围的适用性
驱动器所需的动态特性决定了液压缸的作用方式。通过快速控制阀，即使在高频率下，单出杆液压缸也能实现高轮廓精度。
图表中列出的极限值是您设计的指导值。它们取决于各种使用条件——我们帮助您进行选择。
伺服液压缸装备
密封和导向系统
端盖和活塞中的密封系统是液压缸的核心部件，决定了其应用可能性。它决定了伺服液压缸的灵敏度、最小可驱动的振幅以及侧向力的影响。此外，您还可以选择低磨损的密封系统。
对于您进行摆动操作的伺服液压缸，我们建议在端盖中使用合成导向Servoslide®或聚四氟乙烯耐磨环作为导向系统。
点击此处了解更多关于液压缸中端盖和活塞的装备。
伺服液压缸的附件和工具
固定装置、装配工具和工具
您可以在HÄKO产品配置器中找到我们提供的标准附件和工具，以匹配您选择的液压缸。
作用方式：单出杆液压缸、双出杆液压缸* | 密封系统：基本结构、Servocop®、Servoseal®*、Servofloat® |
速度：高达 2 米/秒 | 行程：1 - 1500 毫米
| 120 系列 150 巴** |
160 系列 ISO 6020-1 160 巴 |
300系列 300巴 |
|||
| 活塞直径 (毫米) |
活塞杆直径 (毫米) |
力 F1 | F2 (千牛) |
力 F1 | F2 (千牛) |
力 F1 | F2 (千牛) |
|
| 40 | 25 | 18.8 | 11.5 | --- | --- | |
| 50 | 25 28 30 40 |
29.5 | 22.1 --- 29.5 | 18.8 --- |
--- 31.4 | 21.6 --- --- |
--- --- 58.9 | 37.7 58.9 | 21.2 |
|
| 60 | 30 40 50 |
42.4 | 31.8 42.4 | 23.6 --- |
--- |
--- 84.8 | 47.1 84.8 | 25.9 |
|
| 63 | 36 | --- | 49.9 | 33.6 | --- | |
| 80 | 40 45 50 60 |
75.4 | 56.5 --- 75.4 | 45.9 --- |
--- 80.4 | 55.0 --- --- |
--- --- 150.8 | 91.9 150.8 | 66.0 |
|
| 100 | 50 56 60 80 |
117.8 | 88.4 --- 117.8 | 75.4 --- |
--- 125.7 | 86.3 --- --- |
--- --- 235.6 | 150.8 235.6 | 84.8 |
|
| 125 | 60 70 80 100 |
184.1 | 141.7 --- 184.1 | 108.7 --- |
--- 196.3 | 134.8 --- --- |
--- --- 368.2 | 217.4 368.2 | 132.5 |
|
| 140 |
80 |
230.9 | 155.5 230.9 | 113.1 |
--- |
--- |
|
| 160 |
80 |
301.6 | 226.2 301.6 | 183.8 |
--- |
--- |
|
| 180 |
100 |
381.7 | 263.9 381.7 | 212.1 |
--- |
--- |
|
* 不适用于 160 系列
** 对于带枢轴安装的固定装置，压力限制为 120 巴。
F1 = 液压缸伸出时的推力 | F2 = 液压缸缩回时的拉力
对于双出杆液压缸，伸出和缩回都对应于 F2 的值。
