我们的标准缸-DIN/ISO的特点：
  • 极长的使用寿命
  • 符合DIN和ISO的安装尺寸
  • 符合DIN ISO 8132的工具
  • 极长的维护间隔
  • 珩磨的滑动面
  • 部件的高精度

标准缸-DIN/ISO 的 DIN/ISO 标准

液压缸有许多标准：尺寸标准旨在保证制造商之间的互换性。以下是圆柱体的相关标准：DIN ISO 6020-1，DIN ISO 6022。标准缸-DIN/ISO的工具，例如杆端球铰轴承，属于DIN ISO 8132。

因此，尺寸标准描述了标准缸-DIN/ISO的安装尺寸，但不描述液压缸的质量或材料。

另请参阅：https://www.iso.org

符合DIN 24336，DIN ISO 6020-1，DIN ISO 6022的标准缸-DIN/ISO尺寸

提示：始终比较制造商的标准尺寸，因为标准允许较大的公差。

Hänchen标准缸-DIN/ISO系列
双作用单出杆液压缸

160 系列：
符合标准的液压缸

对于那些需要符合 ISO 6020-1 安装尺寸的液压缸的人来说，我们符合标准尺寸的系列是正确的选择。它具有您所了解的 Hänchen 的所有优势。

可扩展传感器技术
产品系列160 DIN ISO 6020标准缸-DIN/ISO
550 系列：
结构紧凑且符合标准安装尺寸的液压缸

符合 ISO 6022 安装尺寸的液压缸，具有更多的 Hänchen 优势。为此，我们通过活塞杆加长使 Hänchen 300 系列液压缸适应标准尺寸。
结果是：

  • 紧凑、轻巧的加工方法
  • 横向加速度下的低惯性矩
  • 可选带或不带缓冲
  • 最佳性价比
  • 兼容标准附件
DIN ISO 6022标准缸 550系列
ISO 6022标准缸与550系列对比

具有相同安装尺寸的标准缸-DIN/ISO对比：
左图：符合ISO 6022标准的带缓冲液压缸
右图：550系列不带缓冲液压缸

“Hänchen 产品在我们的公司中运行非常可靠且持久。”
客户 Stephan Sienknecht，维护主管

附件和工具，适用于标准缸-DIN/ISO
固定装置、装配工具和系统部件

您可以在HÄKO产品配置器中找到我们提供的符合ISO 8132 / 8133标准的标准附件和其他工具，以配合您选择的液压缸。

Hänchen 标准缸附件
液压缸附件

您是否需要适合您液压标准缸的附件？
我们为您提供：

  • 杆端球铰轴承
  • 叉头
  • 圆法兰
  • U型支座
  • 螺钉
    以及更多
有关固定装置的更多信息
Hänchen 标准缸工具
液压缸工具

您是否需要帮助简化液压标准缸操作的工具？
我们为您提供：

  • 密封件和装配工具
  • 排气装置
  • 钩形扳手
  • 图文维护说明
  • 3D-CAD图
    以及更多
有关装配工具的更多信息

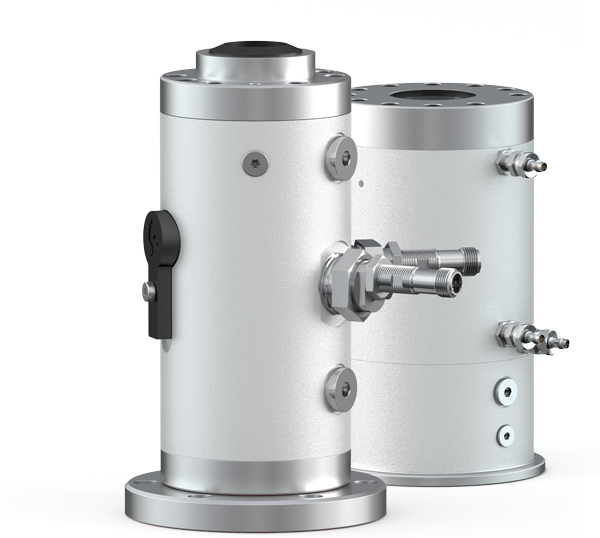

夹紧装置：锁紧装置和防坠落装置
夹紧装置

在能源故障、功能故障或加工过程中需要夹紧活塞杆以保持位置吗？

  • Ratio-Clamp®锁紧装置：圆杆的水平和垂直固定
  • 防坠落装置：确保垂直、受重力作用的轴的安全
关于夹紧装置的更多信息
控制块：带阀的液压块
控制块

是否需要安全的液压控制来功能性驱动您的液压缸？
控制块集成了所需阀，例如用于

  • 启动：用于无冲击和无震动的启动
  • 截止：用于将驱动轴与流体供应分离
关于控制块的更多信息

Hänchen标准缸-DIN/ISO的技术数据
符合标准的液压缸

作用方式: 单出杆液压缸 | 密封系统: 基本结构, Servocop®, Servofloat® |
速度: 最高0.5 米/秒 | 行程: 1 - 6,000 毫米

您可以在我们的HÄKO产品配置器中进行液压缸的液压方面计算，以及选择合适的附件和数据页。

系列 160
DIN ISO 6020-1		 系列 550
DIN ISO 6022
活塞直径
(毫米)		 活塞杆直径
(毫米)		 力 F1 | F2
(千牛)
 最大压力
(巴)
 力 F11 | F2
(千牛)
 最大压力
(巴)
25 14 7,9 | 5,4 160 --- ---
32 18 12,9 | 8,8 160 --- ---
40 22
25
28
30		 20.1 |

20.1 |

 14.0
---
10.3
---		 160
---
160
---
31.4 |

31.4 |		 ---
19.1
---
13.7		 ---
250
---
250
50 28
30
36
40		 31.4 |

31.4 |

 21.6
---
15.1
---		 160
---
160
---
49.1 |

49.1 |		 ---
31.4
---
17.7		 ---
250
---
250
60 40
50		 ---
---		 ---
---		 70.7 |
70.7 |		 39,3
21,6		 250
250
63 36
45		 49.9 |
49.9 |		 33,6
24,4		 160
160		 ---
---		 ---
---
80 45
50
56
60		 80.4 |

80.4 |

 55.0
---
41.0
---		 160
---
160
---
125.7 |

125.7 |		 ---
76.6
---
55.0		 ---
250
---
250
100 56
60
70
80		 125.7 |

125.7 |

 86.3
---
64.1
---		 160
---
160
---
196.3 |

196.3 |		 ---
125.7
---
70.7		 ---
250
---
250
125 70
80
90
100		 196.3 |

196.3 |

 134.8
---
94.6
---		 160
---
160
---
306.8 |

306.8 |		 ---
181.1
---
110.4		 ---
250
---
250
140 100 --- --- 384,8 | 188,5 250
160 90
110		 321.7 |
321.7 |		 219,9
169,7		 160
160		 ---
---		 ---
---
200 110
140		 502.7 |
502.7 |		 350,6
256,4		 160
160		 ---
---		 ---
---



F1 = 气缸伸出时的推力 | F2 = 气缸缩回时的拉力

应用报告
折叠设备/汽车工业

常见问题 - 标准缸-DIN/ISO
一般问题

标准液压缸和标准缸-DIN/ISO之间有什么区别？

标准液压缸基于制造商特定优化的系列，通常提供更大的结构灵活性。标准缸-DIN/ISO则遵循定义的DIN或ISO安装尺寸，以确保其在不同制造商之间可互换。

双作用液压缸具有两个液压油口，分别用于活塞侧和活塞杆侧。当活塞侧通入压力油时，活塞杆伸出；当活塞杆侧通入压力油时，活塞杆缩回。这使得液压缸能够实现可控的力输出和双向运动。

Hänchen液压缸可选配集成位移传感器。这使得活塞位置能够被精确连续检测，以满足调节和控制任务的需求。
