机器中的防坠落装置
机械制造中垂直轴的防坠落装置
防坠落装置用于夹紧垂直轴中的圆形活塞杆。
它确保了最高的安全性和可靠性——无论是在静止状态下无级锁定负载，作为紧急情况下用于承受重力载荷的轴的安全部件，还是在机械工程中实现有效的防坠保护。
该防坠落装置采用自增强原理进行机械锁定，并提供压力型或拉力型版本。其解锁通过液压或气动压力实现。
- 保障人员和机器的安全
- 无需能量供应的夹紧力
- 适用于垂直应用
- 气动或液压
- 通过自增强原理实现的锁紧力
- 通过DGUV测试认证
防坠落装置的应用和使用
人员和机器的安全解决方案
防坠落装置基于我们自1965年以来在Ratio Clamp®型号夹紧装置方面积累的丰富经验。我们对这项久经考验的技术进行了专门的进一步开发，以确保在垂直、重力负载轴应用中实现最高的安全性。因此，我们为紧急情况准备了更高的夹紧力。
- 固定各种类型的圆杆，在任何位置
- 可从静止状态夹紧，在偶尔发生紧急情况时，也可在运动中进行制动。
- 无需能源供应即可无限期保持夹紧力
- 在电源故障、驱动或控制故障时精确固定轴。
- 压力机和冲压设备： 防止上部下沉，保护工具和操作人员
- 机床： 可靠地保护重型垂直轴和主轴，防止坠落
- 机器人与龙门架：即使驱动器发生故障，也能安全地将工具和负载保持在原位
- 内部物流与升降机： 确保升降系统中人员和货物的安全
- 压力机和冲压设备： 防止上部下沉，保护工具和操作人员
- 机床： 可靠地保护重型垂直轴和主轴，防止坠落
- 机器人与龙门架：即使驱动器发生故障，也能安全地将工具和负载保持在原位
- 内部物流与升降机： 确保升降系统中人员和货物的安全
防坠落装置的功能原理
用于高位保持装置的夹紧装置
防坠落装置按照摩擦接触的功能原理进行机械工作。在无压力状态下，当负载下降时，锁紧力通过锥形夹紧系统建立。同时，自增强原理发挥作用，从而锁定活塞杆。
负载保护
当解锁压力下降时，处于弹簧预紧状态的夹紧段会紧贴待夹紧的活塞杆。由此产生的摩擦力可确保负载安全，防坠落装置已准备好承受负载。
锁定，承受负载
当待夹紧的活塞杆沿负载方向移动时，夹紧段会因摩擦而移动，直至内部限位。这会导致系统自增强锁定。从而产生锁紧力并承受负载。

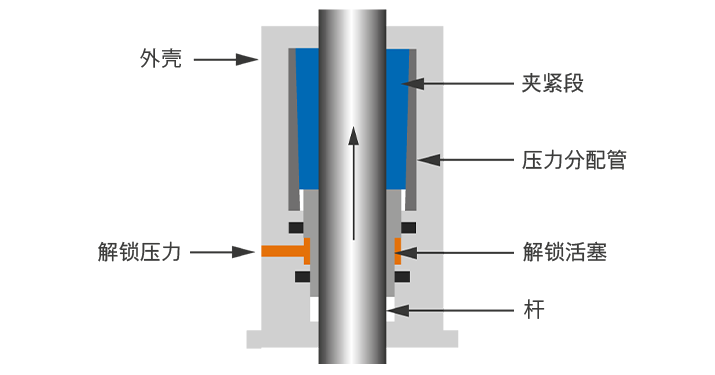

解锁
通过液压或气动解锁压力，解锁活塞和夹紧段会从“负载固定”状态向上推至解锁位置。
在锁定状态下，除了解锁压力之外，还需要对被夹紧的活塞杆施加一个与负载方向相反的外部力。加载和过载
一旦负载被承受，只要不超过最大允许锁紧力，活塞杆就会牢固保持。
活塞杆打滑的过载情况偶尔发生是允许的，而不会损坏活塞杆或防坠落装置。
防坠落装置的安装
固定装置类型：压力负载或拉力负载
固定式固定装置法兰
除了固定在防坠落装置上的定心轴环外，还可以使用固定法兰。 使用时，请务必以无应力的方式安装防坠落装置。
松动型固定装置法兰
除了固定在防坠落装置上的定心凸肩外，还可以使用松动型法兰。这使得径向和垂直方向的运动补偿成为可能。
防坠落装置的传感器
感应式接近开关和压力开关
防坠落装置可选配最多4个独立的传感器：根据防坠落装置所集成机器的所需性能等级，接近开关可根据需要在冗余配置或带有判断输出的情况下提供。
防坠落装置的技术数据
通过液压或气压解锁
| 防坠落装置 用于垂直轴 |
||||||
| + 锁定 + 认证 |
自增强 DGUV 测试 |
|||||
| 杆直径 (毫米) |
允许的 负载 (千牛) |
安装 长度1 (毫米) |
安装 长度2 (毫米) |
安装直径 |
||
| 25 | 10 | 152 | 155 | 71 | ||
| 28 | 15 | 169 | 82 | |||
| 40 | 33 | 211 | 214 | 106 | ||
| 50 | 52 | 264 | 125 | |||
| 56 | 67 | 262 | 265 | 140 | ||
| 63 | 100 | 285 | 290 | 160 | ||
| 70 | 107 | 302 | 172 | |||
| 80 | 133 | 322 | 325 | 194 | ||
1 压力载荷，无定心凸缘
2 受拉载荷，带定心凸缘
给出的数值适用于所有介质。
用于机器的防坠落装置的锁紧力安全系数至少为 2，但不超过 2.8 的安全系数。
- 受压载荷或受拉载荷
- 液压解锁：最小 40 巴，最大 250 巴
- 气动解锁：最小 4 巴，最大 10 巴
- 防坠落装置需要在200万次循环后进行工厂侧的检查
- 最大杆速度：0.5 米/秒
- 工作温度：0 °C 至 +60 °C
- 介质：矿物油、HFC 或压缩空气，其他介质请咨询
作为附件，我们提供各种固定装置法兰以及传感器技术部件。带有可自由配置活塞杆端的功能连杆也可在HäKo在线产品配置器中进行配置。
常见问题 - 夹紧装置防坠落装置
关于机械工程基础知识的问题
- 静态夹紧与动态制动之间有何区别？
-
静态夹紧用于安全地保持已静止的负载，正如这种夹紧装置所做的那样。而动态制动则是减缓运动。Hänchen 防坠落装置专为静态保持而设计和认证，而非用于运动中的制动。
- DGUV 测试认证对夹紧装置有何意义？
-
DGUV 测试认证确认该夹紧装置已根据EN ISO 16092-1/-3等欧洲标准，作为压力机安全部件进行了测试。它简化了整机的风险评估，因为其保护功能已获得官方证明。
- Hänchen 夹紧装置与液压锁紧阀有何不同？
-
与液压锁紧阀（例如可解锁的单向阀）不同，Hänchen 夹紧装置纯粹通过机械方式工作，且独立于能源。因此，在压力下降或泄漏时，它能提供更高的安全性，并作为经过认证的部件，无需额外的冗余系统即可满足防坠落装置的要求。
防坠落装置应用的技术问题
- 防坠落夹紧装置通常用于何处？
夹紧装置 - 防坠落装置主要用于液压系统中垂直、重力加载轴的固定。典型的应用场景包括压力机、起重设备以及其他需要将负载安全保持在位的机器。
- 活塞杆在使用夹紧装置时必须满足哪些条件？
该夹紧装置专为镀硬铬活塞杆设计。这种表面特性确保了可靠的夹紧效果以及夹紧部件和活塞杆的较长使用寿命。

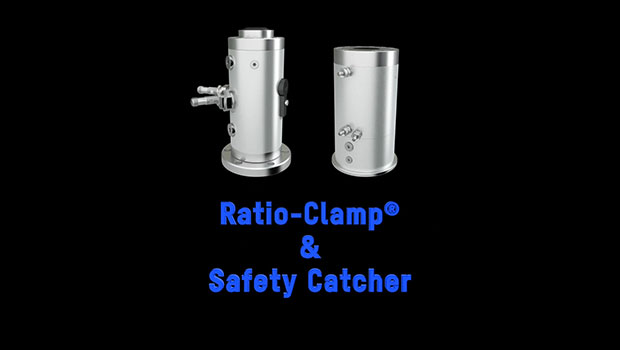

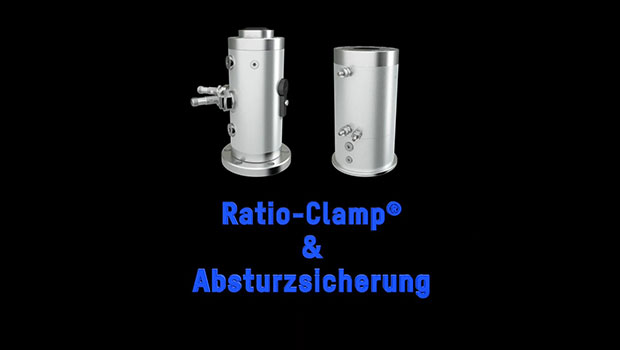

- 锁紧装置和防坠落装置之间有什么区别？
主要区别在于用途以及松开夹紧时的行为。
防坠落装置 是一种专门的安全部件，用于在垂直轴上保持负载。通过在承受负载时的自增强作用，它能产生巨大的力，松开时需要一个卸载行程。锁紧装置 作为一种通用解决方案，用于在任何安装位置精确固定轴。它能在夹紧位置精确释放位置，而无需为此移动活塞杆。
