- 满载状态下从静止启动
- 稳定且可同时提取的功率
- 紧凑的加工方法
- 低摩擦
- 无故障风险
- 无爬行效应
液压缸的特性
液压技术的优势
- 准备就绪：满载状态下从静止启动
- 紧凑的加工方法和低惯性阻力保证了高功率密度。 因此，液压缸可以立即在满负载下启动并快速改变运动方向。
- 就位：适用于任何情况
速度可无级调节，控制概念简单，定位精度高，即使需求变化很大。
- 快速：即使在高负载下
在全功率下，可以同时稳定地获得力和速度。
- 适用于各种频率范围的液压缸
驱动所需的动态特性决定了液压缸的作用方式。通过快速控制阀，即使是单出杆液压缸在高频率下也能实现高轮廓精度。图表中列出的极限值仅作为您设计的参考值。它们取决于各种使用条件——我们会在选型方面为您提供帮助。
Hänchen标准液压缸产品系列
适用于长行程和短行程的往复运动
我们广泛的标准产品系列非常适合各种不同的应用。
我们提供种类繁多的标准气缸，这些气缸专为高动态测试领域而设计。点击此处了解更多信息：

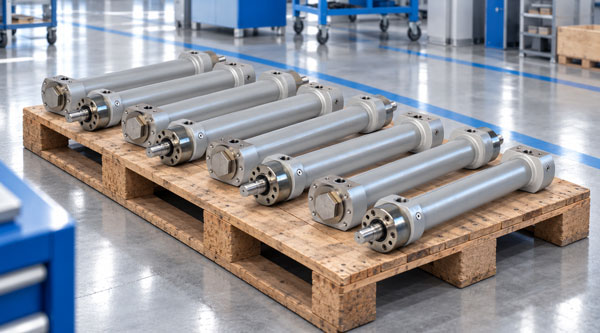

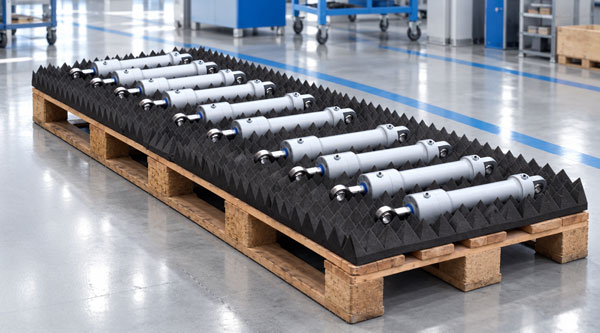

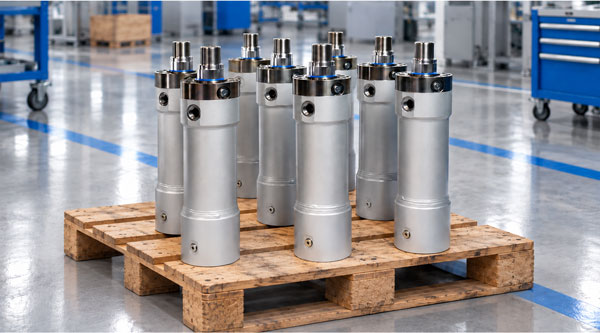

系列液压缸
为您优化设计 - 为我们优化流程
如果需要重复生产较大批量，则值得根据具体要求精确设计液压缸。Hänchen 作为液压缸制造商，会采取整体方法，以提供具有优化性价比的系列液压缸。
- 较低的液压缸单件成本
- 液压缸可以精确地满足应用需求
- 通过针对系列产品优化的流程，实现快速交货
- 通过密封件的库存，实现快速的备件供应
如果您需要双作用液压缸
作为系列液压缸
请直接联系我们：
密封和导向系统
端盖和活塞中的密封系统是液压缸的核心部件，决定了其应用可能性。由此可以确定标准液压缸的摩擦特性和粘滑特性，可以实现的速度以及侧向力的影响。
液压缸的装备描述了其决定性的内部特征，这些特征直接决定了性能和使用寿命。这主要包括密封件、导向的配置以及材料质量：
- 活塞和端盖的密封件和导向系统
- 所使用的密封件材质（例如，基于FKM）
- 活塞杆的质量（材料和表面涂层）
通过有针对性地选择这些特征，液压缸能够最佳地适应其特定应用和各自的操作条件。
有关液压缸
装备的问题
- 密封系统在液压缸中有什么作用？
-
密封系统决定了液压缸的摩擦、粘滑现象、允许速度和磨损。因此，正确的密封件显著影响应用的精度、使用寿命和能源效率。
- 为什么使用珩磨的液压缸滑动面？
-
珩磨的滑动面改善了密封件与液压缸缸筒之间的润滑，并提高了活塞杆的圆度，以确保密封件的均匀接触压力。这降低了摩擦和磨损，同时提高了液压缸的使用寿命和运行可靠性。
- Hänchen液压缸为何能实现特别长的使用寿命？
-
长的使用寿命基于高制造精度、珩磨的滑动面、现代密封系统以及所有部件的精密加工。这些特点持续有效地减少了摩擦、磨损和计划外故障。

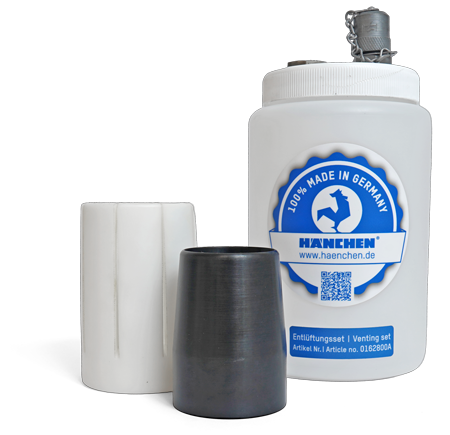

标准液压缸的附件和工具
固定装置、装配工具和系统组件
您可以在HÄKO产品配置器中找到我们提供的标准附件和工具，以匹配您选择的液压缸。
Hänchen标准液压缸的技术数据
制造商提供的液压缸
作用方式：单出杆液压缸、双出杆液压缸 | 密封系统：基本结构、Servocop®、Servoseal®、Servofloat® |
速度：高达 2 米/秒 | 行程：1 - 6,000 毫米
液压缸的液压方面计算，以及选择合适的附件、阀和数据页，您可以在我们的HÄKO 产品配置器中进行。
| 120系列 | 300系列 | |||||||
| 活塞直径 (毫米) |
活塞杆直径 (毫米) |
力 F1 | F2 (千牛) |
最大压力* (巴) |
力 F1 | F2 (千牛) |
最大压力* (巴) |
|||
| 25 | 12 16 |
7.4 | 7.4 | |
5,7 4,3 |
150 150 |
14,7 | |
--- 8.7 |
--- 300 |
|
| 32 | 16 20 |
12.1 | 12.1 | |
9,0 7,4 |
150 150 |
24,1 | |
--- 14.7 |
--- 300 |
|
| 40 | 20 25 30 |
18.8 | 18.8 | |
14.1 11.5 --- |
150 150 --- |
37.7 | 37.7 | |
--- 23.0 16.5 |
--- 300 300 |
|
| 50 | 25 30 40 |
29.5 | 29.5 | |
22.1 18.8 --- |
150 150 --- |
58.9 | 58.9 | |
--- 37.7 21.2 |
--- 300 300 |
|
| 60 | 30 40 50 |
42.4 | 42.4 | |
31.8 23.6 --- |
150 150 --- |
84,8 84,8 |
--- 47.1 25.9 |
--- 300 300 |
|
| 80 | 40 50 60 |
75.4 | 75.4 | |
56.5 45.9 --- |
150 150 --- |
150.8 | 150.8 | |
--- 91.9 66.0 |
--- 300 300 |
|
| 100 | 50 60 80 |
117.8 | 117.8 | |
88.4 75.4 --- |
150 150 --- |
235.6 | 235.6 | |
--- 150.8 84.8 |
--- 300 300 |
|
| 125 | 60 80 100 |
184.1 | 184.1 | |
141.7 108.7 --- |
150 150 --- |
368.2 | 368.2 | |
--- 217.4 132.5 |
--- 300 300 |
|
| 140 | 80 100 |
230.9 | 230.9 | |
155,5 113,1 |
150 150 |
461,8 | |
--- 226.2 |
--- 300 |
|
| 160 | 80 100 |
301.6 | 301.6 | |
226,2 183,8 |
150 150 |
603,2 | |
--- 367.6 |
--- 300 |
|
| 180 | 100 120 |
381.7 | 381.7 | |
263,9 212,1 |
150 150 |
763,4 | |
--- 424.1 |
--- 300 |
|
| 200 | 100 120 140 |
628.3 | 628.3 | |
471.2 402.1 --- |
200 200 --- |
942,5 | |
--- --- 480.7 |
--- --- 300 |
|
| 220 | 120 140 160 |
760.3 | 760.3 | |
534.1 452.4 --- |
200 200 --- |
1.140,0 | |
--- --- 537.2 |
--- --- 300 |
|
| 250 | 120 140 180 |
981.7 | 981.7 | |
755.6 673.9 --- |
200 200 --- |
1.472,0 | |
--- --- 709.2 |
--- --- 300 |
|
| 300 | 160 200 |
1.413,7 | | 1,011.6 --- |
200 --- |
2.120,6 | |
--- 1,178.2 |
--- 300 |
|
* 对于带枢轴安装的固定装置，压力限制为 120 巴。
F1 = 液压缸伸出时的推力 | F2 = 液压缸缩回时的拉力
对于双出杆液压缸，伸出和缩回都对应于 F2 的值。
常见问题 - 标准液压缸
一般问题
- Hänchen标准液压缸有哪些优势？
Hänchen标准液压缸具有使用寿命长、定位精度高、摩擦小、效率高和加工方法紧凑等特点。此外，用户还能受益于较长的维护周期和高品质的制造质量。
- 在哪些典型应用领域，液压缸优于机电解决方案？
当需要 高力、大行程、高动态性或特别恶劣的环境条件时，液压缸总是优于机电驱动器。典型应用领域包括：
- 冲压和成型技术 – 具有极高的工艺力
- 合成的和压铸 – 在高节拍下快速打开和关闭重型模具
- 试验台 – 模拟数百万次循环的精确负荷变化
- 运动平台和六足机器人 – 灵敏、无冲击的运动
- 多驱动装置系统 – 一个动力单元同时为多个液压缸供电
- 系列液压缸与标准解决方案有何不同？
系列液压缸专门根据重复应用的需求进行设计。材料、密封件和设计都经过优化，从而在批量生产中提高了性价比。这些调整对于有定期需求和计划后续订单的应用尤其有利。
- 液压缸中的缓冲有什么作用？
缓冲在活塞到达终点位置前，对其速度进行受控制动。这可以防止硬性机械冲击，减少机器结构的负荷，最大限度地降低噪音，并延长液压缸的使用寿命。
您可以在我们的技术信息中了解更多关于缓冲的信息。
